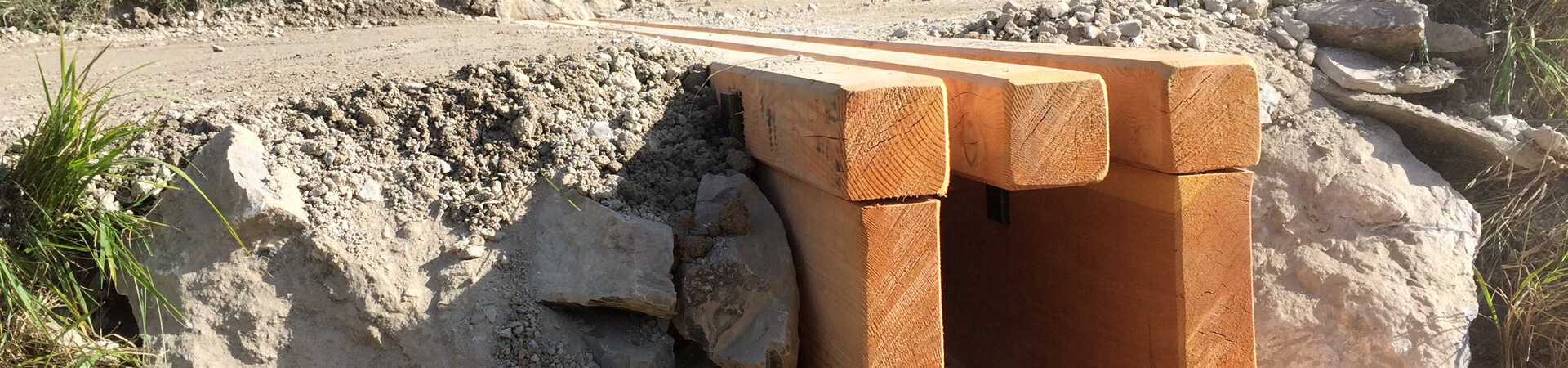

Entwässerungsrinnen und Querabschläge. Typ Bergün aus Bündner Bergholz.

Bündner Berglärchenholz ist sehr widerstandsfähig. Es besitzt im Vergleich zu anderen Nadelholzsorten sehr gute Festigkeitswerte, eine hohe Zähigkeit und ein geringes Quell- und Schwindverhalten. Das Kernholz ist witterungsbeständig und vor allem unter Wassereinwirkung in seiner Dauerhaftigkeit neben Eichenholz unerreicht. Damit ist es der ideale Rohstoff für Querabschläge zur umweltfreundlichen Entwässerung.

Natürliche und nachhaltige Entwässerung

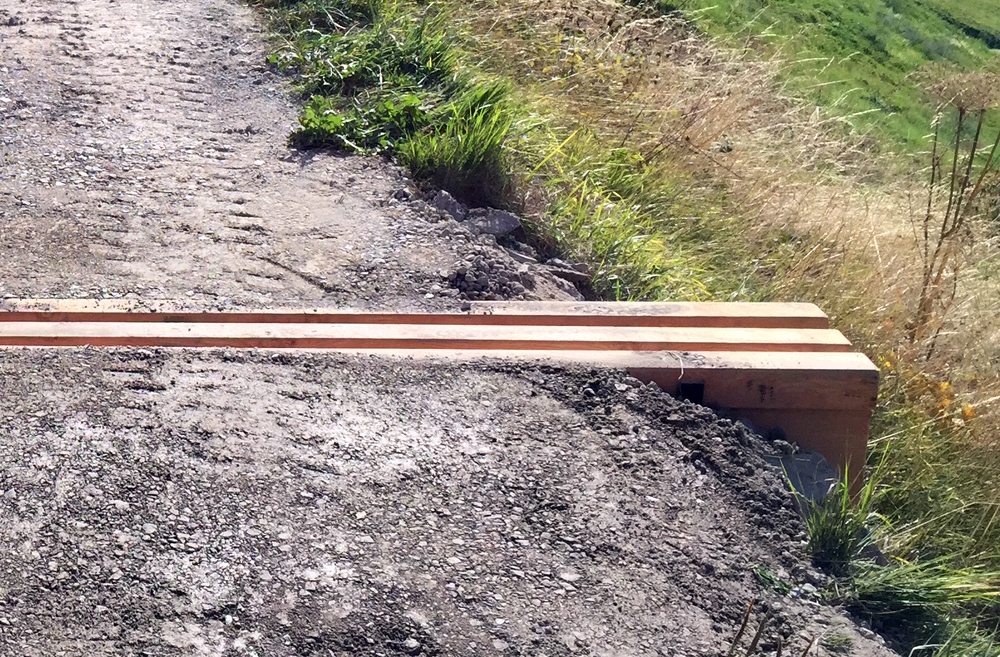

Querabschläge Typ Bergün eignen sich für Wald- und Güterwege sowie für Wanderwege: Sie sind einfach im Einbau, pflegeleicht im Unterhalt – und halten auch LKWs stand. Die Querabschläge werden quer zur Fahrbahn eingebaut und müssen nicht einbetoniert werden.

Dank dem grossen Auslaufquerschnitt und dem eingebauten Gefälle von 6% sind sie weitgehend selbstreinigend.

Querabschläge aus Bergholz eignen sich ideal für eine nachhaltige, wirksame und umweltfreundliche Entwässerung. Der Einbau ist einfach, schnell und kostengünstig, wenn Sie folgende Punkte beachten:

Planung

Bestimmen Sie die zu entwässernden Stellen und messen Sie die notwendige Breite bei rechtwinkligem Einbau.

Planen Sie die Querabschläge auf Geraden oder in grossen Kurven ein – bei kleinen Kurven entwässern Sie unmittelbar beim Kurvenanfang und dem Ende.

Ein Quergefälle bergseits der Strassenoberfläche vermindert das Eigengefälle: Hier sollten Sie die Querabschläge leicht schräg einplanen.

Masse / Länge / Breite / Höhe = Gewicht
Rinne 2.50 x 0.32 x 0.34/0.19m = ca. 80kg
Rinne 3.00 x 0.32 x 0.37/0.19m = ca. 110kg
Rinne 3.50 x 0.32 x 0.40/0.19m = ca. 125kg
Rinne 4.00 x 0.32 x 0.42/0.19m = ca. 145kg
Rinne 4.50 x 0.32 x 0.44/0.19m = ca. 165kg
Rinne 5.00 x 0.32 x 0.47/0.19m = ca. 195kg

Auslaufquerschnitte: Je nach Rinnenlänge 450 – 650 cm²

Eingebautes Gefälle: 6 Prozent

Einbau

• Heben Sie den Boden rechtwinklig aus (ca. 0.1 m³ pro Rinne) und verdichten Sie die Sohle mit Oberbaumaterial (evtl. maschinell).
• Die Oberkante des eingesetzten Querabschlags sollte 1 bis 2 cm unter dem Fahrbahnniveau liegen und dem Längsgefälle der Strassenoberfläche angepasst werden.
• Achten Sie darauf, dass Sie ein allfälliges Quergefälle bergseits ausgleichen, indem Sie den Querabschlag entsprechend schräg einsetzen.
• Füllen Sie den Aushub mit Obermaterial auf und verdichten Sie.
• Erstellen Sie mit Steinen einen Ein- und Auslaufschutz.

Unterhalt / Reinigung

Dank dem grossen Auslaufquerschnitt und dem eingebauten Quergefälle reinigt sich der Querabschlag Bergün praktisch von selbst. Wenn dennoch Verstopfungen auftreten sollten, kann für die Reinigung die mittlere Latte oben herausgenommen werden.
